عصایی در سقف تیرچه بلوک

عصایی در سقف تیرچه بلوک مورد استفاده قرار می گیرد تا سطح مقاومت و دوام این سقف را افزایش دهد و آن را ایمن تر کند.

میلگردهای عصایی یا ادکا از کاربردی ترین مقاطع فولادی هستند که نقش مهمی در تأمین ایمنی و مقاومت سازه های مختلف دارند. با مقایسه میان سازه های معمولی و سازه های تقویت شده با میلگرد عصایی می توان به مزایای استفاده از میلگرد عصایی در سقف پی برد.

علت استفاده از عصایی در سقف تیرچه بلوک

سقف تیرچه بلوک، نوعی دال یک سویه می باشد که متشکل از تیرچه، بلوک یا یونولیت و بتن می باشد. بتن معمولی نمی تواند توان کششی موردنیاز را داشته باشد و در افزایش بار مرده سازه اثرگذار می باشد. قطعاً بتن در برابر نیروهای کششی ناتوان است. استفاده از عصایی در سقف تیرچه بلوک موجب افزایش مقاومت در برابر نیروهای کششی می شود.

سقف تیرچه بلوک به گونه ای است که بتن ناحیه کشش حذف شده است و بلوک جایگزین آن شده است و این مسئله موجب می شود که وزن سقف کاهش پیدا کند و مصرف فولاد و بتن کاهش پیدا کند.

حذف بتن در بخش کشش و جایگزینی بلوک با آن موجب اقتصادی شدن این سقف شده است و امکان اجرای آن در سریعترین زمان را فراهم می کند. سهولت اجرا و هزینه پایین اجرای سقف تیرچه بلوک موجب شده است که سقف تیرچه بلوک به شدت محبوب شود و به یکی از پرکاربردترین انواع سقف تبدیل شود. تیرچه بلوک، دسته ای از تیرهای T شکل می باشد که در کنار یکدیگر قرار گرفته اند و بتن ریزی موجب تکمیل آن می شود تا یک دال مقاوم و یکدست شکل بگیرد.

سقف تیرچه بلوک دارای امتیازات زیادی است که مهمترین آنها شامل سرعت اجرای بالا، کاهش هزینه ها، امکانات بالا و انعطاف پذیری آنها است. انواع سقف تیرچه شامل سقف تیرچه بتنی و سقف تیرچه فولادی می باشد. این سقف نیاز به متریالی دارد که ضعف آن را جبران کند و سطح مقاومت و استحکام آن را افزایش دهد. میلگرد عصایی، گزینه مناسبی برای قرارگیری در این سقف می باشد.

انواع میلگردهای به کار رفته در سقف تیرچه بتنی و تیرچه فولادی

علاوه بر استفاده از میلگرد عصایی در سقف تیرچه بلوک از میلگردهای دیگری ممکن است برای اجرای سقف تیرچه بتنی و تیرچه فولادی استفاده کنند. برخی از انواع میلگردهای بکار رفته در این سقف عبارتند از:

• سقف میلگرد خرپا: این میلگرد را به گونه ای به کار می برند که آرماتورهای بخش بالا و زیر سقف را به همدیگر وصل کنند. میلگرد خرپا به عنوان مهارکننده سقف به کار می رود.
• میلگرد کف پا: دو میلگرد کف پا برای سقف تیرچه به کار می رود. میلگرد کف پا موجب کاهش هزینه اجرای سقف و افزایش پیوستگی میان اجزای تیرچه بلوک می گردد.
• میلگرد بالایی: این میلگردها برای افزایش تحمل نیروی فشاری خرپا در نقطه باربری به کار می رود. این میلگردها در قطرهای مختلفی ساخته می شوند.

ویژگی های میلگرد عصایی چیست؟

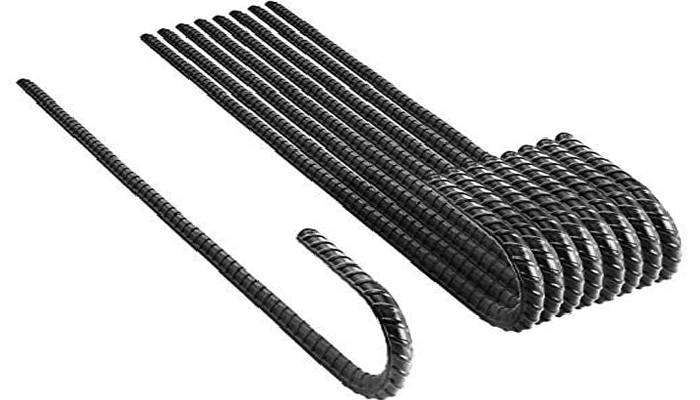

استفاده از میلگرد عصایی در سقف تیرچه بلوک به سبب ویژگی های بسیار خوبی که این میلگردها دارا می باشند، مورد توجه سازندگان قرار گرفته است. میلگرد عصایی که همانند عصا است از مقاومت بالایی برخوردار است و  از ترک خوردگی و آسیب دیدگی سقف جلوگیری می کند.

جنس این میلگردها از فولاد است که ضد زنگ می باشد و در برابر رطوبت و آب از مقاومت بالایی برخوردار می باشد. بر روی این میلگردها، آج هایی وجود دارد که در افزایش پیوند و استحکام میلگرد در سقف نقش دارد.

استفاده از این میلگرد در سقف تیرچه بلوک موجب می شود که دوام سقف افزایش پیدا کند و احتمال نیاز به تعمیرات سقف به صورت قابل توجهی کاهش پیدا کند و زمان نیاز به تقویت سقف به تعویق بیفتد.

روش اجرای میلگرد عصایی در سقف تیرچه بلوک

توجه به فاصله 12 سانتی متری در فاصله تکیه گاه به طرف بخش داخلی سازه مهم است. رعایت این فاصله 12 سانتی متری موجب می شود که مقاومت سقف افزایش پیدا کند و از مشکل ترک خوردگی سقف پیشگیری شود. هر دو سر تیرچه ها در معرض کشش هستند و در این قسمت ها، میلگرد ممان منفی به کار می رود.

به منظور کار گذاشتن درست میلگرد عصایی و میلگرد ممان منفی، باید 15 درصد از لنگر خمشی در نقطه تکیه گاه لحاظ  شود. کار گذاشتن درست میلگرد عصایی باید با توجه به نکات لازم انجام شود تا مشکلی بوجود نیاید و اصول کار مورد توجه قرار بگیرد. برخی از نکاتی که برای استفاده از میلگرد عصایی در سقف تیرچه بلوک باید مورد توجه قرار بگیرند، شامل موارد زیر است:

• میلگرد عصایی باید 12 سانتی متر به داخل تکیه گاه فرو رود تا استحکام لازم ایجاد شود.
• چنانچه تیرچه ها هم سو و در دو طرف تیر به کار روند، باید از میلگرد عصایی دو سمته استفاده نمود.

مزایا و معایب استفاده از عصایی در سقف

مزایای مهم شامل افزایش مقاومت سقف در برابر اکسید آهن و رطوبت بالا، افزایش طول عمر سقف، افزایش مقاومت سقف در برابر تهدیدهای مخرب، جلوگیری از آسیب های ناشی از زمین لرزه، بهره مندی از قابلیت خمش تا 180 درجه، افزایش مقاومت سقف در برابر شکست در زمان خمش، افزایش انعطاف پذیری، سهولت اجرای سقف و امکان رنگ آمیزی میلگرد برای افزایش چندین برابری مقاومت آن در برابر سقف و … می باشند.

معایب این میلگردها شامل وزن بالا به دلیل جنس فولادی، مهارت بالا برای محاسبه طول میلگرد و قیمت بالا می باشد. بنابراین مزایا و معایب استفاده از عصایی در سقف تیرچه بلوک باید سبک و سنگین شود تا درباره استفاده از آن تصمیم گیری شود.

تفاوت میلگرد عصایی با ممان منفی چیست؟

ممان منفی با هدف مقاوم سازی سقف تیرچه به کار می رود و موجب حذف لنگر منفی دال سقف می شود. میلگرد عصایی یا ادکا با ممان کاملاً متفاوت می باشد. استفاده از ممان منفی بر اساس ضوابط مهندسی ضرورت دارد. اما استفاده از میلگرد عصایی تنها در زمانی که مقاومت برشی در انتهای تیرچه پایین باشد، ضرورت دارد.

میلگرد عصایی سبب پیشگیری از ترک برشی می شود. اما ممان منفی سبب حذف نیروی کششی ناشی از لنگر منفی در قسمت بالایی دال می گردد.
